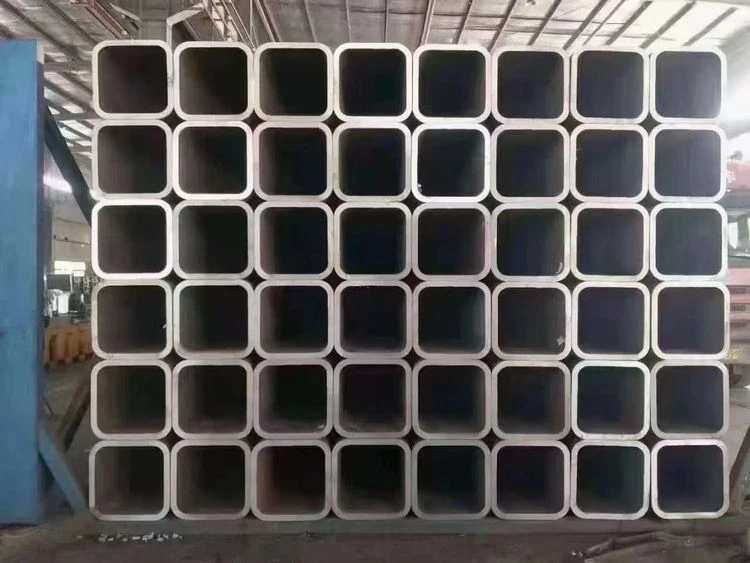

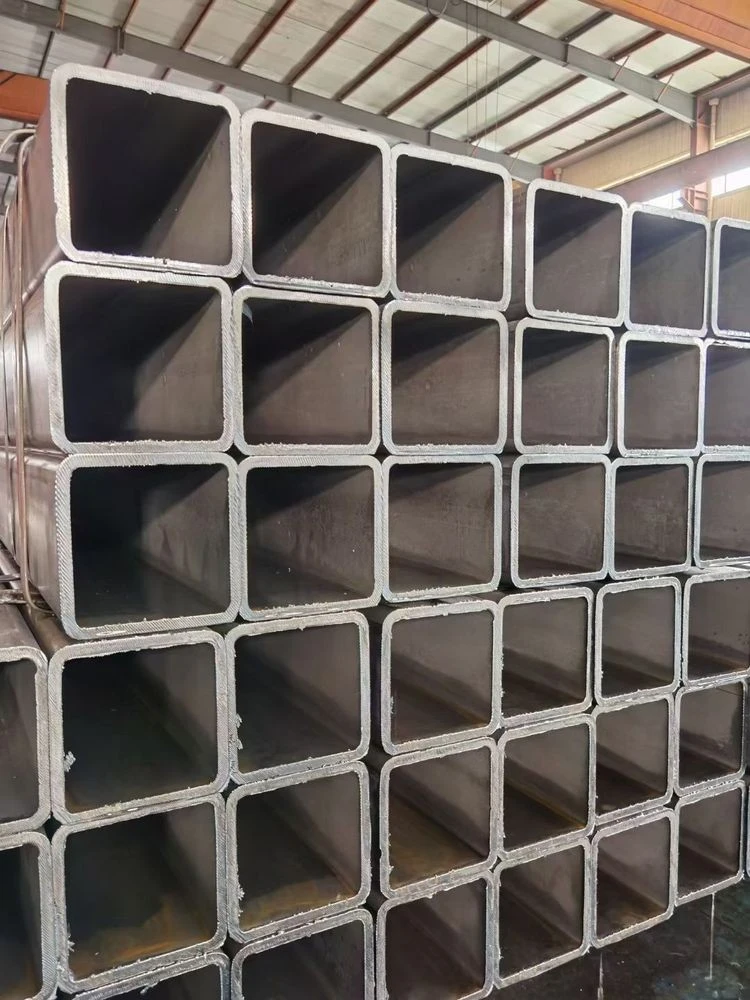

AS/NZS 1163 C450L0 HÓLIR HLUTI

AS1163 C450L0 er stálflokkur úr holstáli sem tilgreint er í AS/NZS 1163 staðlinum. Nafnlágmarksflæðistyrkur holra hluta er notaður til að ákvarða einkunnaflokkun (í MPa). Forskeytið "C" er notað á undan gildi nafnþols stáls til að gefa til kynna að hlutinn sé kald-myndaður. Aðeins kald-myndaðir holir hlutar úr stáli falla undir AS1163. Einnig, ef númerið er fylgt eftir með viðskeyti "L0", verður þessi stálflokkur að uppfylla kröfur um höggpróf. Þar af leiðandi þýðir AS1163 C450L0 kald-holur burðarstálhluti með 450 MPa lágmarksflæðistyrk og verður að uppfylla höggprófunarkröfurnar. Með því að uppfylla þessi tvö skilyrði tryggir AS1163 C450L0 að þetta sé hágæða stálflokkur sem hægt er að nota í ýmsum burðarvirkjum.

AS1163 er ástralskur/nýja-sjálenskur staðall sem nær yfir kröfur um kald-myndaðan, rafviðnám-soðinn, holur úr stáli sem notaður er í byggingarskyni. Það á við um holir hlutar sem myndast kalt án síðari hitameðferðar. Staðallinn telur þrjár styrkleikastig, með eða án höggeiginleika, sem henta til suðu. Þessi staðall er mikilvægur vegna þess að hann tryggir að holir stálhlutar sem notaðir eru í byggingarskyni uppfylli lágmarkskröfur um styrk, sveigjanleika, lengingu, suðuhæfni og brotþol. Þessi staðall er nauðsynlegur fyrir alla sem framleiða eða nota holhluta úr stáli í burðarvirki. Með því að setja lágmarkskröfur hjálpar staðallinn til að tryggja að holur stálhlutinn sem framleiddur er uppfylli grunngæðastig. Þetta veitir framleiðendum og notendum traust á að stálholu hlutar sem þeir nota muni uppfylla nauðsynlega staðla. Staðallinn gefur einnig grundvöll fyrir prófun og vottun á stálholum hlutum. Þetta getur veitt notendum frekari fullvissu um að vörurnar sem þeir nota uppfylli tilskilda staðla. Á heildina litið er AS1163 mikilvægur staðall sem hjálpar til við að tryggja gæði stálhola hluta sem notuð eru í burðarvirki.

Efnasamsetning AS1163 C450L0 EFNA

Sýnataka úr AS1163 C450L0 er ferlið við að taka lítinn dæmigerðan hluta af efni til prófunar. Það er mikilvægt skref til að tryggja nákvæmni efnagreiningar, þar sem niðurstöður úr prófunum geta aðeins verið eins áreiðanlegar og sýnishornið sem verið er að prófa. Það eru ýmsar mismunandi aðferðir sem hægt er að nota við sýnatöku, en mikilvægast er að tryggja að sýnið sé dæmigert fyrir efnið í heild sinni. Sýnatökuaðferðin ætti að vera í samræmi við AS/NZS 1050.1 eða ISO 14284 og efnasamsetningin ætti að vera ákvörðuð í samræmi við AS/NZS 1050 röð staðla eða aðrar aðferðir sem ná sömu, eða betri, nákvæmni. Með því að fylgja þessum leiðbeiningum getum við verið viss um að niðurstöður prófana okkar séu nákvæmar og áreiðanlegar.

Einkunnir AS1163 C450L0 Kröfur um efnasamsetningu (steypa eða vörugreining % hámark)
C Si Mn PS Cr Mo Al Ti Ör-blendiefni CE
AS/NZS 1163 C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
VÉLFRÆÐI EIGINLEIKAR AS1163 C450L0 EFNA
Togpróf, höggpróf og fletningarpróf eru mjög mikilvæg þegar vélrænni eiginleikar AS1163 C450L0 efna eru mældir. Þessar prófanir hjálpa til við að ákvarða getu efnisins til að standast krafta sem geta valdið því að það brotni eða afmyndast. Togprófið mælir getu efnis til að standast togkrafta en höggprófið mælir viðnám þess gegn brotkrafti. Fletningarprófið metur á meðan getu efnis til að standast mulningskrafta. Hver þessara prófana er nauðsynleg til að skilja heildarstyrk og endingu AS1163 C450L0 efna. Með því að meta niðurstöður þessara prófa geta verkfræðingar tryggt að þessi efni geti staðið sig eins og til er ætlast í margvíslegum notkunum. Til dæmis er hægt að nota niðurstöður þessara prófa til að ákvarða viðeigandi þykkt fyrir AS1163 C450L0 efnisnotkun. Með því að skilja hvernig þessi efni munu bregðast við mismunandi tegundum krafta geta verkfræðingar tryggt að þeir noti rétta efnið í starfið. Þess vegna gegna þessar prófanir mikilvægu hlutverki við að tryggja öryggi og frammistöðu AS/NZS 1163 efna.

- AS1163 C450L0 togprófunarkröfur

- AS1163 C450L0 Charpy V-Kröfur um höggpróf

ÞOLI AS1163 C450L0 STANDARDS

AS1163 C450L0 kaldir-myndaðir holir hlutar eru oft notaðir í burðargetu-og jafnvel lítil frávik frá nafnmálunum geta leitt til verulegra breytinga á frammistöðu. Þess vegna er mikilvægt að tryggja að kaldir-myndaðir holir hlutar uppfylli vikmörkin sem gefin eru upp í töflunum hér að neðan. Fyrsta borðið er fyrir lögun og massa, en annað fyrir lengd. Eins og sést eru vikmörkin tiltölulega þröng, sérstaklega fyrir massa. Þetta stafar af þeirri staðreynd að holir hlutar eru oft notaðir í burðarbúnaði- og jafnvel lítil frávik frá nafnmálunum geta leitt til verulegra breytinga á afköstum. Þess vegna er mikilvægt að tryggja að kaldir-myndaðir holir hlutar uppfylli vikmörkin sem gefin eru upp í töflunum hér að neðan. Að gera það mun hjálpa til við að tryggja að þeir standi sig eins og ætlað er og mistekst ekki fyrir tímann.

- AS1163 C450L0 þol fyrir lögun og massa

- AS1163 C450L0 Lengdarþol

AS1163 C450L0 OG API 5L X52 DUAL SPES PIPE
Rör sem uppfylla bæði AS1163 C450L0 og API 5L X52 kröfur eru í mikilli eftirspurn sem og efni sem uppfylla báða staðlana. Vélrænar og efnafræðilegar prófanir sem við gerum til að sýna fram á samræmi við þessar efniskröfur eru umfangsmiklar. Þegar kemur að því að sannreyna samræmi við kröfur um tog- og brotþol, hafa API 5L og AS/NZS 1163 sérstakar prófunarreglur. Til að koma á burðarvirki og þrýstingsheilleika eru vatnsstöðuþrýstingsprófanir og ó-eyðileggjandi suðuskoðun einnig gerðar.

- Eiginleikasamanburður:

Standard API 5L AS1163
Einkunn X52 C450L0
Afrakstursstyrkur (MPa) 360 350
Togstyrkur (MPa) 460 430
Athugasemdir
Lengdarprófunarátt ＜ 219,1 mm OD
Þverprófunarstefna Stærri en eða jöfn 219,1 mm OD
Lengdarprófunarstefna Eldist í 15 mínútur við 150 ~ 200 gráður

- Samanburður á vikmörkum:

Tæknilýsing API 5L AS1163
Mál
Umburðarlyndi
Þykkt Minna en eða jafnt og 5,0 mm ± 0,5 mm ± 10%
5,0 ~ 15,0 mm ± 10%
Stærri en eða jafnt og 15,0 mm ± 1,5 mm
Réttleiki L/500 L/500
Skurðarhorn 30 gráður (+5 gráður , -0 gráður ) Ekki tilgreint
Bevel Root Face 1,6mm ± 0,8mm
Enda ferningur 16,0 mm max
Línuleg massi 0,02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
