Tianjin Brisk Metalwork Co., Ltd. er einn af leiðandi framleiðendum og birgjum en10219 s275j2h rétthyrndra hollaga pípa í Kína. Við búum yfir-framleiðandi framleiðslubúnaði og sterkri framleiðslugetu. Vinsamlegast ekki hika við að kaupa varanlegt en10219 s275j2h rétthyrnd holur pípa í magni frá verksmiðjunni okkar.

Tianjin Brisk Steel er ein af EN10219 S275J2H rétthyrndum holum hluta pípunnar í Kína. Vörur okkar eru aðallega fluttar út til Miðausturlanda, Suðaustur-Asíu, Evrópu, Nýja Sjálands og annarra svæða. Ef þú vilt læra meira um vörur okkar, ekki hika við að hafa samband við okkur og senda innkaupalistann þinn.

VÖRU

Tianjin Brisk Steeleinbeita sér að því að framleiða og útvega holan hluta og stálpípu

Fljótleg tilvísun í forskrift

Atriði	Forskrift
Standard	EN 10219-1 (vélræn/tæknileg afhending), EN 10219-2 (vikmörk)
Einkunn	S275J2H
Lágmarks uppskeruþol	275 MPa (nafngildi, þykkt-háð samkvæmt EN 10219-1 töflu)
Lágmarks togstyrkur	370-410 MPa eftir þykkt
Krafa um höggpróf	27 J lágmark, prófað við -20°C („J2“ merkingin)

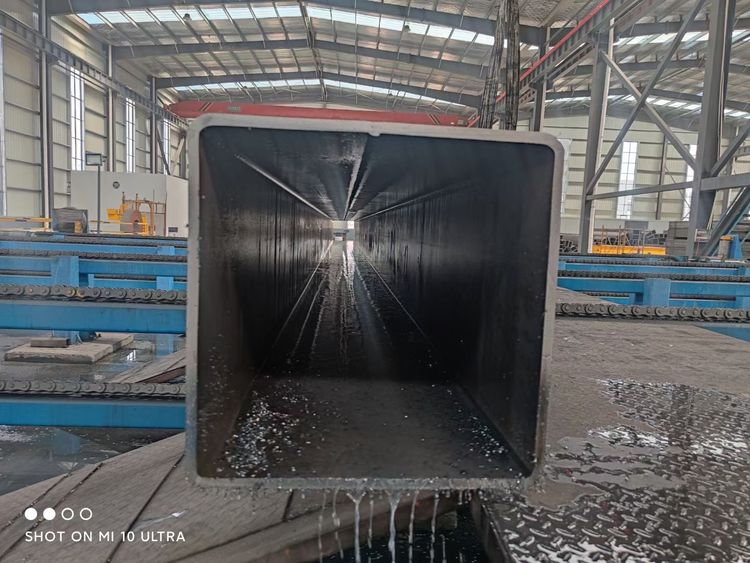

Hlutaform	Rétthyrndur holur hluti (RHS), kald-myndaður og soðinn
Stærðarsvið	50x30 mm til 400x200 mm dæmigerð, stærri eftir beiðni
Veggþykkt	3 mm til 16 mm dæmigerð
Efnafræði	C <=0.18%, Mn <=1.50%, similar residual limits to other S275 subgrades - J2 requirement is about testing, not a separate chemistry table
Afhendingarástand	Kalt-myndað, soðið, eins og-myndað (engin staða-suðu normalizing)

Hvað stafirnir í S275J2H tilgreina í raun

Að sundurliða tilnefninguna stykki fyrir stykki:

S275- burðarstál með lágmarksflæðiþol 275 MPa. Þessi hluti er sameiginlegur fyrir JR, J0, J2 og K2 undirflokka eins; það breytist ekki miðað við-áhrifaprófunarflokk.
J2- efnið er Charpy V-höggprófað og tryggt að það gleypir að lágmarki 27 J af orku við -20°C. Þetta er einu skrefi upp frá J0 (prófað við 0 gráður C) og tveimur skrefum upp frá JR (prófað við +20 gráður C, í raun stofuhita).
H- táknar holan hluta samkvæmt EN 10219, sem aðgreinir hann frá samsvarandi íbúð/plötu eða opnum-hluta samkvæmt EN 10025.

Hagnýti munurinn á þessum undirlagi er ekki styrkur - heldur hvernig stálið hegðar sér við skyndileg högghleðslu við lágan hita, sem skiptir máli fyrir brotþol-brotþol við notkunarskilyrði sem grunntalan S275 segir ekkert um.

Samanburður á áhrifum-undirstigs

Undirstig	Próf hitastig	Lágmarks höggorka	Dæmigert notkunartilvik
JR	+20 gráður C (stofuhiti)	27 J	Stöðug mannvirki innanhúss,-umhverfishita
J0	0°C	27 J	Mannvirki utandyra í hóflegu loftslagi, ekki-mikilvægir meðlimir
J2	-20 gráður	27 J	Mannvirki utandyra í köldu loftslagi, kraftmikið hlaðið eða brotna-mikilvægar einingar
K2	-20 gráður	40 J	Hærri-afleiðingarbyggingar sem þurfa meiri hörkumörk við sama prófunarhitastig

J2H situr á miðju þessu bili vísvitandi - það er nógu oft tilgreint til að vera á lager í flestum verksmiðjum sem keyra S275, án þess að krefjast viðbótarprófunarmagns sem K2 krefst. JR og J0 eru ódýrari og fljótlegra að votta þar sem þeir annað hvort sleppa höggprófun (JR er stundum samþykkt án sérstakrar Charpy keyrslu við lágt-hitastig, allt eftir stöðluðum aðferðum verksmiðjunnar) eða prófa við minna krefjandi hitastig.

Þegar J2H er rétt kall - og þegar það er meira en starfið þarf

J2H vinnur sér sæti á forskrift í nokkrum endurteknum aðstæðum:

Stálverk utandyra í loftslagi sem sér vetrarhita langt undir frostmarki- -20°C prófunarhitastigið er valið til að falla undir raunhæf lághitaþjónustuskilyrði fyrir mörg af tempruðu loftslagssvæðum heimsins og meginlandsloftslagi.
Meðlimir verða fyrir kraftmikilli, hringlaga hleðslu eða högghleðslu- flugbrautarstoðir fyrir krana, meðlimir nálægt titringsbúnaði eða eitthvað þar sem þreyta og skyndileg hleðsla sameinast við lága-hitaþjónustu.
Brota-mikilvægar tengingar- meðlimir þar sem brothætt bilun væri í óhófi við álagið sem um ræðir, þar sem verkfræðingur vill skjalfesta seigleikamörk frekar en að treysta á umhverfis-JR eiginleika.

Þar sem J2H er raunverulega meira en starfið þarfnast: innanhúss mannvirki við stýrt umhverfishitastig, eða úti mannvirki í stöðugu mildu loftslagi án raunhæfrar útsetningar fyrir undir-þjónustuhitastigi. Í þeim tilfellum munu JR eða J0 uppfylla sömu kröfur um ávöxtun og togþol með lægri kostnaði og styttri leiðslutíma, og að tilgreina J2H er ekki rangt svo mikið sem það er að borga fyrir prófunarniðurstöðu sem mannvirkið verður í raun aldrei útsett fyrir.

Algengar spurningar

Sp.: Kostar J2H meira en JR fyrir sömu hlutastærð?

A: Almennt já, þó munurinn sé venjulega hóflegur frekar en stórkostlegur - endurspeglar hann viðbótaráhrifaprófun og vottun, ekki annað stálefnafræði eða framleiðsluferli. Fyrir utanhúss eða kraftmikið hlaðin mannvirki er kostnaðarmunurinn venjulega lítill miðað við hættuna á að tilgreina ófullnægjandi undirlag.

Sp.: Get ég skipt út fyrir S275J2H þar sem teikning kallar á S275JR?

A: Almennt já, þar sem J2H uppfyllir allar kröfur sem JR gerir auk þess að -áhrifaprófun á lágu-hitastigi - sem fer upp í undirlag veldur sjaldan fylgnivandamálum, þó að það sé samt þess virði að staðfesta það með verkfræðingnum þínum hvort skiptingin breytir kostnaði eða afgreiðslutíma á þann hátt sem skiptir máli fyrir verkefnið.

Sp.: Hvað þarf mylluvottorðið að sýna fyrir J2H pöntun?

A: Efnasamsetning, togprófunarniðurstöður (afrakstur, togstyrkur, lenging) og Charpy V-hakhöggprófunarniðurstöður við -20°C með frásoguðu orkugildi, rekjanlegt til hita og lotunúmers. Ef vottorðið sýnir ekki Charpy niðurstöðu við tilgreint hitastig hefur efnið ekki verið staðfest sem J2H óháð því hvað myllan kallar það.

Sp.: Er S275J2H sama heiti samkvæmt öðrum landsstöðlum?

A: Áhrifa-prófunar-nafnasamkomulagi undirflokks (JR/J0/J2/K2) er sértækt fyrir EN-staðla. Önnur kerfi - ASTM, GB/T, JIS - tilgreina hörkukröfur á annan hátt, stundum með Charpy prófun við tilgreint hitastig og stundum alls ekki fyrir samsvarandi almenna byggingareinkunn, þannig að bein tilnefning-fyrir-tilnefningarskipti á milli staðla er ekki örugg án þess að athuga raunverulegar prófunarkröfur sem hver og einn ber.

Hafðu samband núna
