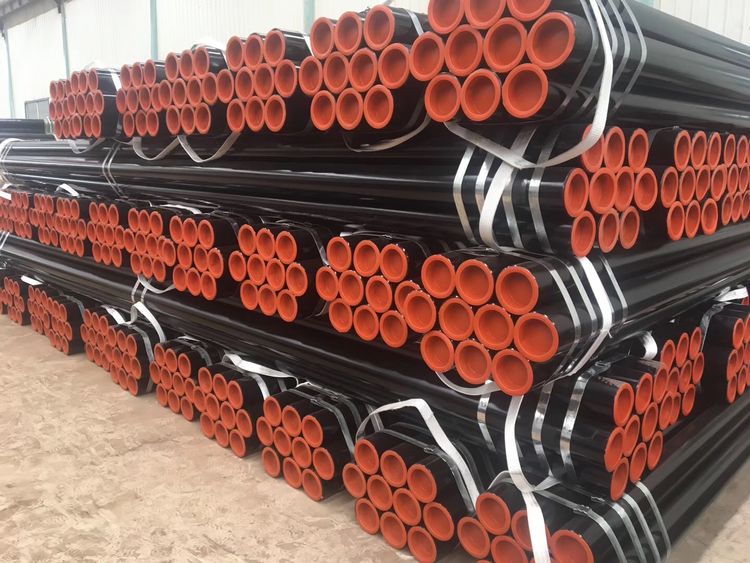

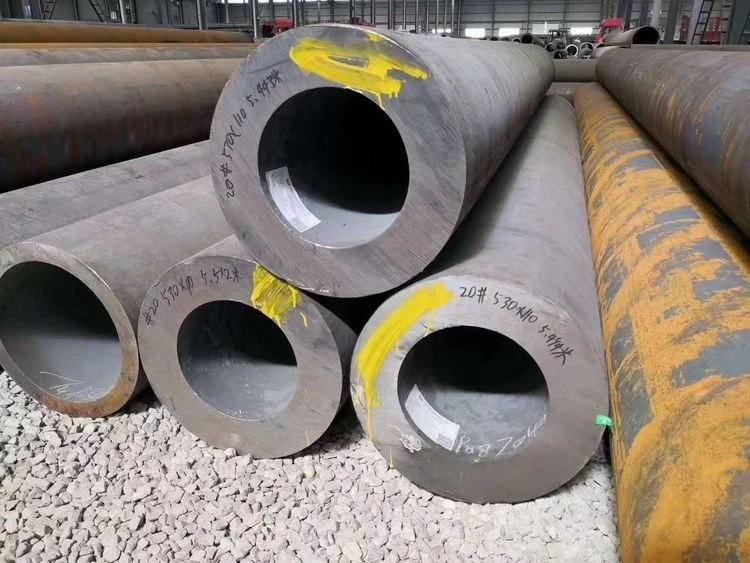

DIN 17175 HITA-ÓNÆST SAAULAUS STÁLPÍR

DIN 17175 er tækniforskriftin fyrir hita-óþolin óaðfinnanleg stálrör og rör í þýska iðnaðarstaðlinum, sem hentar sérstaklega fyrir katla, þrýstihylki og lagnakerfi við háhita og háþrýstingsumhverfi. DIN 17175 staðallinn vísar til alþjóðlegra staðla og er aðlagaður í samræmi við sérstakar þarfir Þýskalands, með miklum tæknilegum kröfum.

Gildissvið:
Óaðfinnanlegur stálrör sem henta til framleiðslu á gufukötlum, háum-hitaleiðslum, þrýstihylkjum og öðrum búnaði, með vinnuhita allt að 600 gráður (sumar stáltegundir þola háhitaálag í langan tíma).
Stálrörin sem eru þakin verða að uppfylla kröfur um hitaþol, háhitastyrk og oxunarþol.

Afleysingarsamband:
Skipti út gömlu útgáfunni af DIN 17175 (Part 1 and Part 2) og tengist alþjóðlega staðlinum ISO 2604Ⅱ.

Helstu stálgerðir og eiginleikar:

DIN 17175 inniheldur margs konar hitaþolið-stál, dæmigerðar einkunnir eru:

Einkunn
Einkenni
Gildandi hitastig/þrýstingur
Samsvarandi alþjóðlegir staðlar
St35.8
Lágt kolefnisstál, notað í lághita og lágþrýstingsumhverfi
Minna en eða jafnt og 500 gráður, miðlungs- og lágþrýstingskatlar
Kína GB 8163 (20# stál)
ST45.8
Lágt kolefnisstál, notað í miðlungs og háum hita og háþrýstingsumhverfi
Minna en eða jafnt og 500 gráður, þolir 550 gráður í stuttan tíma
Kína GB 5310 (20G)/ASME SA106B
15Mo3
Mólýbden-inniheldur stálblendi, góð skriðþol
450 ~ 550 gráður, miðlungs þrýstingur ketill
ASME SA-210
13CrMo44
Króm-mólýbdenstál, ónæmt fyrir háhitaoxun og tæringu
550 ~ 600 gráður, háþrýstingsketill
EN 10216-2
10CrMo910
Hár króm mólýbden stál, pípa fyrir yfirkritíska einingu
600~650 gráður, ofur-háþrýstingsketill
ASME SA-335 P22

Framleiðsluferli:
Hita-óþolin óaðfinnanlegur stálrör eru venjulega framleidd með heitvalsingu, köldu dráttum, heitri þenslu og öðrum aðferðum og þarf að afhenda þær í hita-meðhöndlaðu ástandi (svo sem eðlilegri).

Frammistöðukröfur:

1. Vélrænir eiginleikar: Stálpípur af mismunandi stigum hafa mismunandi togstyrk, ávöxtunarþol og lengingarkröfur. Til dæmis er togstyrkur St35.8 360 ~ 480MPa, afrakstursstyrkurinn er meiri en eða jafn 235MPa og lengingin er meiri en eða jöfn 25%; togstyrkur St45.8 er 410 ~ 530MPa, ávöxtunarstyrkur er meiri en eða jöfn og 255MPa, og lengingin er meiri en eða jöfn og 21%‌.

2. Efnasamsetning: stjórna nákvæmlega innihaldi frumefna eins og C, Cr og Mo. Til dæmis er Cr innihald 13CrMo44 0,7 ~ 1,10% og Mo innihald er 0,45 ~ 0,65%.

3. Yfirborðsgæði: Engar sprungur, flögnun og brjóta saman. Lítil útskot, dæld og grunn lengdarveltimerki sem ekki fara yfir veggþykktarfrávikið mega vera fyrir hendi. Hægt er að laga galla en tryggja þarf lágmarksveggþykkt. Ytra þvermál er leyft að fara aðeins yfir neikvæða frávikið, en lengd þess ætti að vera Minna en eða jafnt og 1m.

Skoðunaratriði:
Vatnsþrýstingspróf, úthljóðsgallagreining (UT), togpróf, höggpróf osfrv.

Vatnsþrýstingur fyrir hverja grein eða hvirfilstraum í stað vatnsþrýstings.
Vatnsþrýstingur 8MPa, hvirfilstraumur samkvæmt 1925.
Ultrasonic gallagreining á lengdargöllum fyrir hverja gráðu III pípu er framkvæmd samkvæmt 1915.

Dæmigert umsóknartilvik:

Íhlutir ketils: ofurhitari, endurhitari, aðalgufuleiðsla osfrv.
Petrochemical og orka: háhita reactor, varmaskiptaleiðslu.
Stóriðnaður: háhita- og háþrýstingsleiðslur fyrir ofurkritískar/ofur-ofurkritískar varmaafleiningar.

Samanburður við aðra staðla:

DIN 17175
Kínverskur staðall
Amerískur staðall (ASME)
Evrópustaðall (EN)
St35.8
20# (GB 8163)
SA-106
EN 10216-1
15Mo3
15MoG (GB 5310)
SA-209
EN 10216-2
10CrMo910
12Cr2MoG
SA-335 P22
EN 10216-2

DIN 17175 er viðurkenndur staðall fyrir háhitahitaþolnar óaðfinnanlegar stálpípur-. Stálflokkar þess ná frá lágkolefnisstáli til háblendisstáls og henta fyrir iðnaðarsvið með mismunandi hita- og þrýstingsstigum. Það er samsvarandi tengsl við ASME, GB og aðra staðla, en það er nauðsynlegt að borga eftirtekt til sérstakra samsetningar og frammistöðumuna.
