Hvað þarf að hafa í huga þegar þú velur ERW stálrör

Í iðnaðar-, byggingar- og olíu- og gasgeiranum er val á réttu lagnaefni mikilvæg ákvörðun sem hefur bein áhrif á burðarvirki, langlífi verkefnisins og öryggi. Electric Resistance Welded (ERW) stálrör eru meðal fjölhæfustu og -hagkvæmustu lausna sem völ er á í dag. Framleiddar með því að kalda-mynda stálspólur í sívalt form og nota há-rafstrauma til að sjóða brúnirnar, ERW pípur bjóða upp á framúrskarandi víddarnákvæmni og vélrænan styrk.

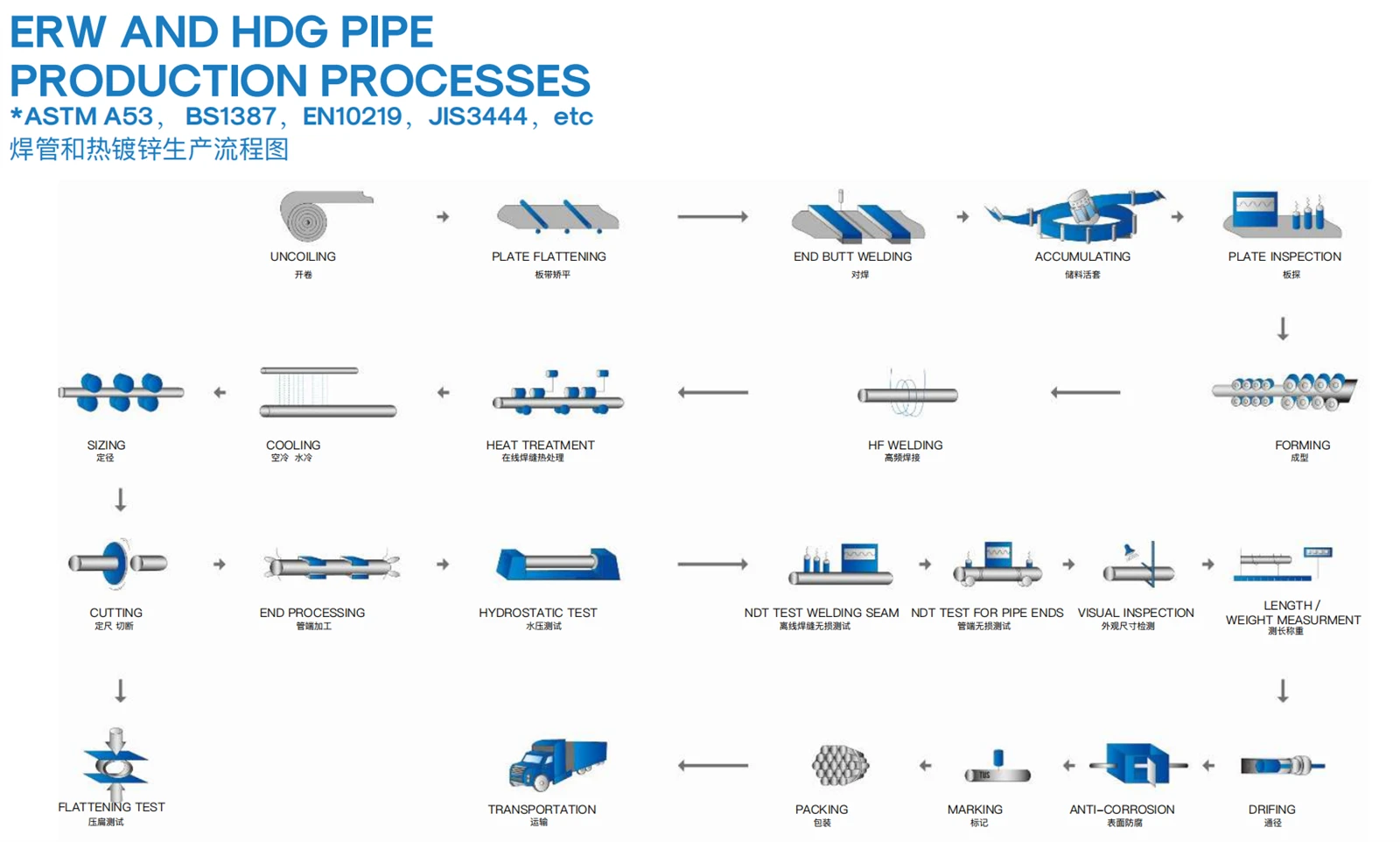

ERW og hdg pípa framleiðsluferli

Hins vegar eru ekki öll ERW stálrör búin til jafn. Að velja ranga forskrift getur leitt til skelfilegra burðarvirkjabilunar, ótímabærrar tæringar eða kostnaðarsamra tafa á verkefnum.

Hvort sem þú ert innkaupastjóri, byggingarverkfræðingur eða verktaki, þá lýsir þessi yfirgripsmikla SEO handbók yfir mikilvægu þættina sem þú verður að hafa í huga til að gera upplýst, fagleg kaup.

Áður en þú kafar í málmvinnsluforskriftir verður þú að skilgreina skýrt aðalhlutverk leiðslunnar. ERW stálrör þjóna margvíslegum hlutverkum og umsóknin ræður nauðsynlegum gráðu og framleiðslustöðlum.

Algeng forrit fyrir ERW rör:

• Uppbygging og hlóðun:Notað í vinnupalla, byggingarsúlur, brúargerð og djúpar undirstöður. Þessir krefjast mikillar tog- og flæðistyrks.
• Vökva- og gasflutningur:Notað fyrir vatnsdreifingu, skólplagnir, jarðgasflutninga og olíuleiðslur. Þetta krefst strangrar þrýstings-prófunar og leka-suðu.
• Véla- og bílaverkfræði:Notað í færiböndum, undirvagni bifreiða og landbúnaðarbúnaði þar sem nákvæm víddarþol er mikilvægt.

Ábending fagfólks:Passaðu alltaf rekstrarumhverfi pípunnar (neðanjarðar, sjávar, háþrýstingur eða há-hitastig) við viðeigandi stálflokk til að forðast of-verkfræði- eða efnisbilun.

Vinnupallar

Fyrir vökvaflutning

Fyrir burðarvirki

Vélrænni eiginleikar ERW stálpípa eru ákvörðuð af efnasamsetningu hráu stálspólunnar. Einkunnin sem þú velur ákvarðar styrk pípunnar, sveigjanleika og suðuhæfni.

Helstu staðlar til að vita:

• ASTM A53(Bekkur A og B):Staðlað forskrift fyrir rör, stál, svart og heitt-dýft, sinkhúðað, soðið og óaðfinnanlegt. Gráða B er mjög vinsælt fyrir burðarvirki og þrýstingsnotkun vegna hærri togstyrks (240 MPa afrakstursstyrkur á móti . 205 MPa fyrir bekk A).
• API 5L(Línurör):Stýrt af American Petroleum Institute, þessi staðall nær yfir einkunnir frá bekk B upp íX70eðaX80til olíu- og gasflutninga. Hærri "X" tölur gefa til kynna betri afrakstursstyrk og viðnám gegn erfiðu umhverfi.
• ASTM A500:Nær sérstaklega yfir kald-mynduð soðin burðarrör úr kolefnisstáli í hringjum og lögun. Tilvalið fyrir byggingarframkvæmdir.

ERW pípur eru mjög virtar fyrir nákvæmar stærðir miðað við óaðfinnanlegar pípur. Þegar þú kaupir verður þú að staðfestaYtra þvermál (OD), Veggþykkt (WT), ogDagskrá (SCH).

Nafnpípustærð (NPS) á móti raunverulegri OD

Fyrir rör með NPS 12 tommu eða minni, samsvarar nafnstærð ekki raunverulegu ytra þvermáli. Til dæmis, NPS 6 pípa hefur raunverulega OD 6,625 tommur. Fyrir rör sem eru 14 tommur og stærri, jafngildir NPS raunverulegu ytra þvermáli.

Veggþykktaráætlanir

Veggþykkt er flokkuð eftir áætlunarnúmerum (td SCH 10, SCH 40, SCH 80).

• SCH 40er staðalþyngd og hentar flestum almennum burðarvirkjum og vökvalínum með lágum-til-meðalþrýstingi.
• SCH 80er með þykkari veggi, sem býður upp á aukna þrýstingsmat og burðargetu.

Gakktu úr skugga um að framleiðandi leggi fram vottorð sem sýna samræmi viðvíddarvikmörk(venjulega tilgreint innan ±1% fyrir OD og ±10% fyrir veggþykkt samkvæmt ASTM/API stöðlum).

Það sem einkennir ERW pípu er lengdarsuðusaumurinn. Sögulega voru eldri ERW framleiðsluaðferðir (lág-suðu) viðkvæmar fyrir "saumtæringu" eða suðubilun. Nútíma ERW rör nýtaHá-rafmagnssuðu (HF)., sem skapar einsleitt,-sterkt samband.



ERW röraframleiðsla

Mikilvægi hitameðferðar (glæðing)

Þegar brúnir stálplötunnar eru soðnar myndast staðbundin streita og hita-áhrifasvæði (HAZ). Hágæða ERW rör gangast undir ferli sem kallastsaumglæðingeða full-líkamans eðlileg. Þessi hitameðferð endurkristallar kornabygginguna við suðulínuna og tryggir að saumurinn hafi nákvæmlega sömu vélrænni eiginleika og tæringarþol og restin af pípuhlutanum.

Spyrðu alltaf birgjann þinn: Hefur suðusaumurinn verið meðhöndlaður eftir-suðuhita (PWHT)?

Stál er í eðli sínu viðkvæmt fyrir oxun og tæringu. Það fer eftir því hvar ERW pípurnar þínar verða settar upp, að velja viðeigandi yfirborðsáferð er ekki-viðræðuhæft til að stækka líftíma innviða þinnar.

1. Ber/svart stál (olíusmurt)

Pípan er skilin eftir óhúðuð en meðhöndluð með léttu lagi af iðnaðarolíu til að koma í veg fyrir ryð við flutning og geymslu. Þetta er hentugur ef rörin verða máluð, húðuð á -staðnum eða lokuð í stýrðu umhverfi innandyra.

2. Heit-dýfa galvanisering (HDG)

Pípan er á kafi í baði úr bráðnu sinki og myndar þykkt, öflugt állag. Galvaniseruðu ERW rör bjóða upp á einstaka vörn gegn tæringu í andrúmsloftinu og eru mikið notaðar í burðarvirki utanhúss, vatnsveitulínur og girðingar.

3. Anti-tæringarfjölliða húðun

Fyrir neðanjarðarleiðslur eða mjög ætandi efnaumhverfi þarf háþróaða húðun:

• 3LPE (þriggja-laga pólýetýlen):Samanstendur af-afkastamiklu epoxýlagi, límlagi og ytra lagi úr pólýetýleni. Býður upp á úrvalsvörn gegn vélrænni skemmdum og jarðvegsefnafræði.
• FBE (Fusion Bonded Epoxy):Frábært til að vernda gas- og olíuflutningslínur sem starfa við venjulegt hitastig.

Heit-dýfa galvanisering

3LPE

FBE

Til að tryggja að þú fáir faglega-ERW rör, verður þú að staðfesta gæðaeftirlitssamskiptareglur framleiðanda. Vegna þess að suðusaumurinn er mögulegur varnarpunktur er strangar prófanir nauðsynlegar.

Gakktu úr skugga um að birgir þinn veiti aMill Test Certificate (MTC)í samræmi viðEN 10204 Tegund 3.1 eða 3.2. MTC ætti að staðfesta að lotan hafi gengist undir eftirfarandi próf:

• Vatnsstöðuprófun:Sérhver pípa er fyllt með vatni og sett undir þrýsting að tilteknum mörkum til að tryggja að enginn leki eða örsprungur sé meðfram suðulínunni.
• Ultrasonic Testing (UT) / Eddy Current Testing:Ó-eyðandi aðferðir sem notaðar eru til að skanna alla lengd suðusaumsins fyrir innri galla, tómarúm eða innfellingar.
• Vélrænar fletningar og beygjupróf:Eyðileggingarprófanir gerðar á sýnishornum. Pípurinn er flettur út á suðusvæðinu til að tryggja að hún sprungi ekki, sem sannar sveigjanleika suðunnar.

Lokabitinn í púslinu snýst ekki um stálið sjálft, heldur hverjum þú kaupir það af. Uppruni frá virtum, viðurkenndum framleiðanda kemur í veg fyrir hættuna á fölsuðum efnum eða ófullnægjandi stálspólum.

Staðfestingargátlisti lykilbirgja:

• Vottun:Er framleiðandinn ISO 9001, API 5L og CE vottaður?
• Rekjanleiki:Getur birgir rakið hverja einustu pípu aftur til sérhitanúmers stálspólunnar frá stálverksmiðjunni?
• Pökkun og vernd:Eru rörin rétt búnt með stálbandi? Eru endarnir varðir með plasthettum til að koma í veg fyrir skemmdir á þráðum eða að rusl komist inn í sjó/landflutningum?
• Leiðslutími og flutningur:Getur birgirinn uppfyllt tímalínuna verkefnisins á áreiðanlegan hátt? Seinkuð afhending lagna getur fallið í gríðarlegar fjársektir á byggingarsvæðum.

Að velja rétta ERW stálpípuna er jafnvægi á milliframmistöðukröfur, umhverfisaðstæður og takmarkanir á fjárhagsáætlun. Með því að fylgjast vel með stálflokknum (eins og ASTM A53 eða API 5L), tryggja rétta áætlun um veggþykkt, sannreyna að suðusaumurinn hafi verið rétt glæður og krefjast yfirgripsmikilla mylluprófunarvottorðs, útilokar þú getgátu og dregur úr áhættu í byggingu.

Að fjárfesta tíma í að sannreyna þessar tæknilegu færibreytur tryggir að verkefnið þitt gangi snurðulaust, á öruggan hátt og haldist -hagkvæmt yfir allan rekstrartíma þess. Ef þú ert í vafa skaltu hafa náið samráð við löggiltan byggingarverkfræðing og gagnsæjan, staðfestan stálframleiðanda til að sníða nákvæmar forskriftir að teikningum þínum.
